Edirole V-1600HD Video Mixer

zeitung_128.png       Edirol sort son nouveau monstre la V-1600HD Video Mixer. Ce n’est pas forcement réservé au VJ’s, mais plus à des professionnels du broadcast. La V-1600HD intègre un écran de prévisualisation, elle encaisse 16 entrées en HD / SD-SDI, DVI / HDMI, RVB, Composante, Composite et S-Video, 8 sorties en 720p, 1080 i/p, SD, HDMI, DVI-D et RVB, 14 canaux de mixage.
Un Edge-blend natif ou soft-edge pour le dual screen, frame syncronizer, output et input scaler, etc. …
Dans les 17000$ la bestiole.

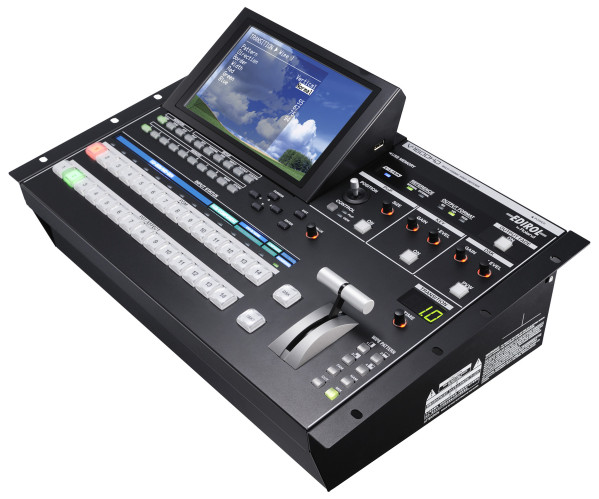

Edirol V-1600HD Video Mixer

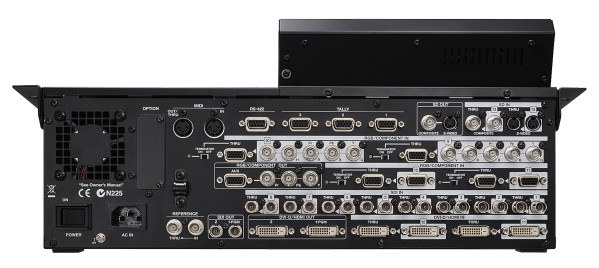

Edirol V-1600HD Video Mixer

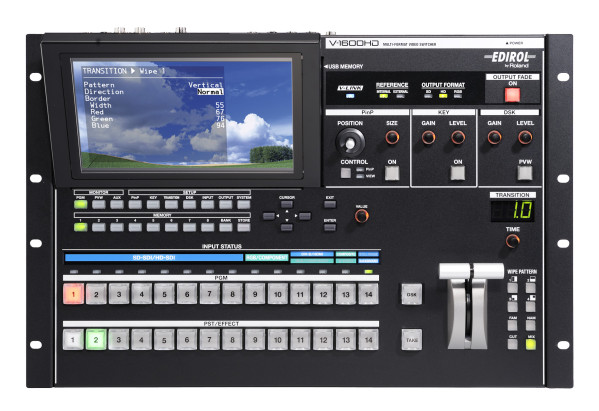

Edirol V-1600HD Video Mixer















Spécifications techniques V-1600HD


Video Processing



Processing 4:2:2 (Y:Pb:Pr), 10 bit Supported Formats SD:
480/59.94i, 576/50i, 480/59.94p, 576/50p
HD:
1080/59.94p, 1080/50p, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p
DVI-D/HDMI:
640×480/60Hz, 800×600/60Hz, 1024×768/60Hz, 1280×1024/60Hz, 1600×1200/60Hz, 1280×768/60Hz, 1920×1200/60Hz
1080/59.94i, 1080/59.94p, 720/59.94p, 480/59.94p, 480/59.94i 1280×720/60, 1920×1080/60, 1080/50p, 1080/50i
RGB:
640×480/60Hz, 800×600/60Hz, 1024×768/60Hz, 1280×768/60Hz, 1280×1024/60Hz, 1600×1200/60Hz, 1920×1200/60Hz
* Conforms to VESA DMT Ver 1.0 Revision 10
* Reduced blanking applied to 1920 x 1200
STILL:
BMP

Input/Output Level and Impedance



Composite 1.0 Vp-p, 75 ohms S-Video Luminance Signal : 1.0 Vp-p, 75 ohms
Chrominance Signal : 0.286 Vp-p, 75 ohms (NTSC)
0.3 Vp-p, 75 ohms (PAL) Analog HD/RGB 0.7 Vp-p, 75 ohms (H, V : 5VTTL)



Input Connectors



Analog SD S-Video (4 pin mini DIN type) x 1
Composite (BNC type) x 1
* Select one from menu Analog HD (Component) Y/Pb/Pr (BNC type) x 2
D-Sub 15 pin type x 2
* Combined use with analog RGB Analog RGB R/G/B/H/V (BNC type) x 2
D-Sub 15 pin type x 2
* Combined use with analog HD (Component) DVI-D Single Link Type x 2 HD/SD-SDI BNC type x 8
* Conforms to SMPTE 259M-C, SMPTE 292M



Output Connectors



Analog SD S-Video (4 pin mini DIN type) x 1
Composite (BNC type) x 1 Analog HD (Component) Y/Pb/Pr (BNC type) x 1
D-Sub 15 pin type x 1
* D-Sub 15 pin type : combined use with analog RGB Analog RGB D-Sub 15 pin type x 1
* Combined use with analog HD (Component) DVI-D Single Link Type x 2 HD/SD-SDI BNC type x 2
* Conforms to SMPTE 259M-C, SMPTE 292M



Other Connectors



TALLY D-Sub 15 pin type x 3 (200 mA, Open Collector type) Remote MIDI (IN, OUT/THRU)
RS-422 (D-Sub 9 pin type) x 1 REFERENCE BNC type (IN, THRU)
* Black Burst, Bi-Level, Tri-Level Sync USB port (host) A type – for USB memory



Effects



Transition Mix, FAM, NAM, Wipe (9 patterns) Composition PinP, Chroma Key, Luminance Key, Split, DSK Others Output Fade, Edge Blending, Multi Screen (Video Wall)



Others



Power AC117 V, 220 V, 230 V, 240 V (50/60Hz) Current Draw 90W Dimensions 482 (W) x 319.4 (D) x 206.2 (H) mm
19 (W) x 12-5/8 (D) x 8-1/8 (H) inches Weight 8.1kg
17 lbs 14 oz



Accessories Power Cord, Owner’s Manual
