TEST NUMARK AVM02 PAR VJ ZED
Un petit test et un explicatif de la table de mixage audio vidéo Numark AVM02 par VJ ZED.
Dimensions : Longueur 48,20 cm x Largeur 22 cm x Hauteur 8,5 cm ( sans les potards du panneau avant et la connectique arrière ) Poids : 5kg Rackable

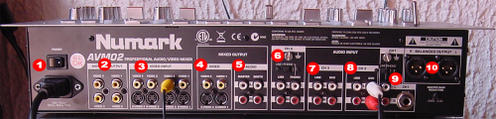

LE PANNEAU ARRIERE :
VIDEO
1 – Alimentation électrique ( CEI standard ) et interrupteur On/Off
2 – Vidéo Monitor Output 1 à 4 – RCA composite
3 – Vidéo Input 1 à 4 – RCA composite et S Vidéo
4 – 2 Mixed Out put – RCA composite ou S Vidéo
AUDIO
5 – Sortie Audio : 1 MASTER pour la sortie principale – 1 BOOTH pour la pré écoute ( retours )
6 – Entrée Canal audio 4 : 1 entrée LINE et 1 entrée PHONO, puis réglage sur le panneau avant CH 4 LINE ou PHONO
7 – Entrée Canal audio 3 : 1 entrée LINE et 1 entrée DVD, puis réglage sur le panneau avant CH 4 Line ou DVD
8 – Entrée Canal audio 2 : 1 entrée LINE et 1 entrée DVD, puis réglage sur le panneau avant CH 3 Line ou DVD
9 – Entrée Canal audio 1 : 1 entrée MICROPHONE en plus d’une entrée LINE / PHONO commutable, puis réglage sur le panneau avant CH 1 Line/Phono ou Micro
10 – Sorties XLR Symétriques et réglage du gain sur sortie générale XLR MASTER

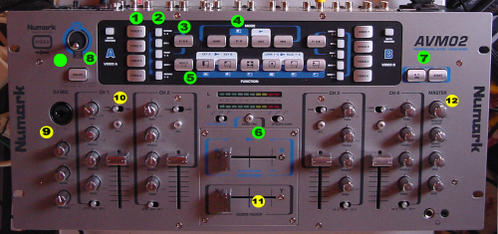

LE PANNEAU SUPERIEUR :
VIDEO :
Lorsque le choix d’une source, d’un effet ou d’un mode est effectué : Affichage de la touche en rouge
1 : Choix des sources vidéos 1 à 4 des Bus A et B ou choix d’une couleur de fond (Touche Backround) Choix de la couleur avec le bouton sous le Pitch
2 : Choix des effets vidéos :
Strobe ( 3 nivaux ) / Arret sur image / Postérisation ou paint ( 3 niveaux d’intensité ) Inversion négatif / Mosaique ( 3 niveaux )
3 : Touches d’activation des effets. Une fois les effets choisis, il faut activer la touche F/X. Possibilité de cumuler les 5 effets
4 : Le choix des modes :
Touche Wipe : Effets de volets ( 2 niveaux : effet doux ou secs sur les bords de l’effet de volet )
Touche PIP : Activation de l’insertion image dans l’image (insertion d’une petite fenêtre de l’autre source), possibilité de déplacer la fenêtre avec le pitch.
Touche Key : Activer fonction du Mode Luma et du Chroma key
Mix : Activation du fondu
5 : Les fonctions :
Une fois que le choix du Mode est fait les touches Fonctions permettent d’appliquer différents effets et réglages aux modes choisis.
Effets de volets 4 menus : 6 styles différents et pour chaque style 4 sous réglages.
PIP : 6 réglages différents, utilisation du pitch pour le positionnement
Fonction multi écran : permet de diviser l’écran en 1,4 ou 16 partis
Fonction Key : Sélectionner le mode Luma ou Chroma, puis choix du Key A ou Key B, pour régler la source première au Bus A ou Bus B, ensuite il faut se servir du cross fade pour régler le niveau. Possibilité donc de scratcher en Luma ou Chroma.
6 – Le cross fade : pour passer d’une source à une autre, puis réglage du luma et chroma
Partie Atténuateur audio et vidéo pour régler l’intensité ( viesse d’atténuation ) du Cross fade, Il permet de régler la vitesse d’atténuation ( 3 réglages différents ) du cross fad pour l’audio et la vidéo
Le bouton Fader Link ( au dessus du cross fade ) : une fonction excellente, la possibilité de coupler l’audio et la vidéo, pour pouvoir commander les 2 signaux en meme temps.
7 – Fonction Fondu automatique.
8 – Picth de déplacement pour certains effets de volets et la fonction PIP
AUDIO :
9 – Partie Microphone
Réglages des Aigus / Moyennes / Graves.
10 – Section canal audio CH 1, CH 2, CH 3, CH 4
Réglage de l’entrée utilisée sur le panneau arrière.
Réglage du niveau d’entrée ( Trim ),
Réglages des Aigus / Moyennes / Graves.
Réglage du volume du canal audio
Affectation du bus audio côté X ou Y
Assignation du canal audio à la pré ecoute
11- Cross Fade audio
12- Sortie audio Master :
Réglages de la sortie audio générale, des retours et de la pré écoute
REMARQUES PERSONNELLES :
J’aime bien cette fonction 2 en 1 pour le son et la vidéo.
J’aime bien l’utilisation du Cross Fade pour les réglages du Luma et du Chroma, la qualité des key est bonne, similaire à d’autres mélangeurs Vidéo.
POINTS FORTS :
Robuste
Gère le Son et la Vidéo
Atténuateur vidéo et Son, choix des courbes de transitions
Possibilité de coupler le Cross Fade Son + Vidéo, donc le top pour ceux qui veulent faire de l’ audio/vidéo
Simple, très Intuittive, prise en main rapide.
4 Outputs Monitors
POINTS FAIBLES :
Sa taille
Pas de IN/OUT midi
Nombre d’effets legers et limités à des réglages par niveaux ( subjectif )
Pas de possibilité de voir les effets en preview
::: vj zeD :::
Vidéos démos Vj zed :
Photos mix Vj zed :
Merci pour ce papier Zed 🙂
Vous aussi, envoyez vos tests matériels ou logiciels VJing sur le blog du LeCollagiste.
